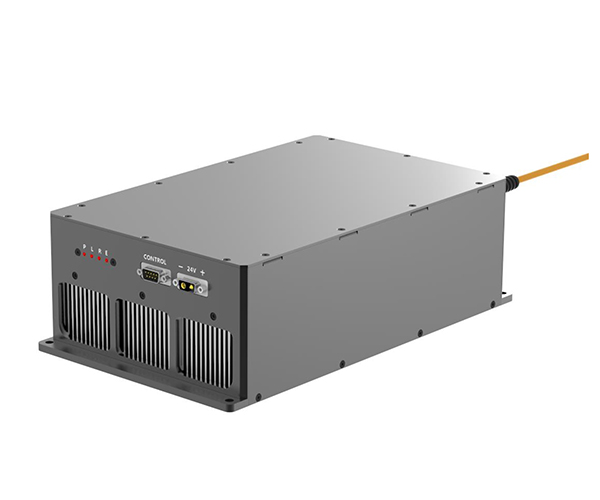

vcl-915nmLNE2-65W
一、特點
1. 激光器采用24V直流供電
2. 集激光器、驅動電路、控制電路、散熱于一體，體積小巧，安裝便捷，為客戶系統集成時提供便利。
3. 客戶可通過DB9控制口為激光器提供TTL信號控制激光器開關和模擬調制信號調節功率;如果客戶采用串口控制，也可以提供通訊協議。
4. 激光器采用半導體光纖耦合輸出,可根據用戶的實際應用情況搭配相應的鏡頭。
二、參數
| 參數表 | |
| 型號 | vcl-915nmLNE2-65W |
| 波長 | 915nm |
| 波長偏差 | +/-10nm |
| 輸出功率 | 滿功率65W |
| 功率穩定性 | 5% |
| 指示光 | 無 |
| 光纖芯徑 (μm) | 105um |
| 光纖連接器 | SMA905 |
| 光纖長度 | 3米（其他長度可定制） |
| 激光聚焦鏡頭 | 光斑直徑0.7mm(距離鏡頭端面150mm 處)(其他光斑大小可定制) |

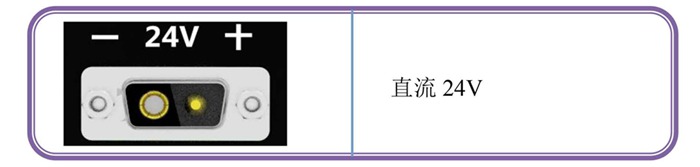

| 工作電壓 | 直流24V |
| 模擬調制 | 0~5V 對應 0~滿功率 |
| TTL 調制 | 高電平激光開啟, 低電平激光關閉; 懸空 = 低電平 |
| 制冷方式 | 強制風冷 |
| 外形尺寸 | 350x204x108mm |

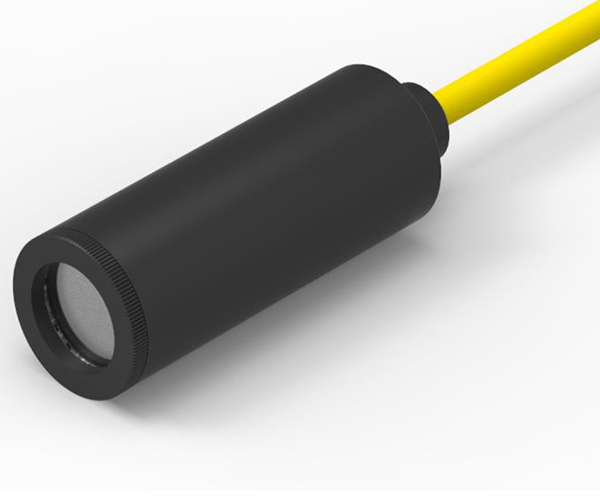

| 鏡頭尺寸 | 直徑28mm，長度85.2mm |
| 鏡頭 | 光斑大小可調，直徑小0.4mm(鏡頭邊沿距離焊點140mm 位置) |
| 工作溫度 | 0 to 35 °C |
| 存儲溫度 | -20 to 80 °C |
| 預期壽命 | 20000小時 |
| 質保 | 1 年 |
三、接口

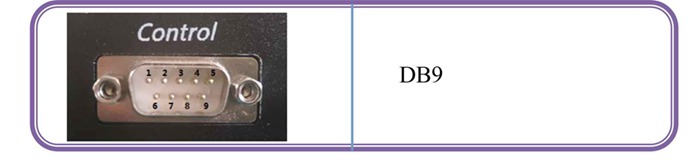

控制接口（DB9）定義
| 序號 | 名稱 | 信號類型 | 功能 |
| Pin1 | 激光功率調節 | 模擬輸入 | 0-5V 對應 0-滿功率，懸空 = 0V |
| Pin2 | 激光 TTL | 數字輸入 | 高電平 = 激光開啟;低電平= 激光關閉;懸空 = 低電平 |
| Pin3 | 指示光亮度調節 | 模擬輸入 | 0-5V 對應 暗-亮， 懸空=0V |
| Pin4 | 指示光 TTL | 數字輸入 | 高電平 = 指示光開啟;低電平= 指示光關閉;懸空 = 低電平 |
| Pin5 | 懸空 NC | ||
| Pin6 | +5V 輸出 | 模擬輸出 | 對外輸出+5V 電壓，可為 Pin1、Pin2、Pin3、 Pin4 提供電壓信號，不可直接接地 |
| Pin7、Pin8、Pin9 | GND | GND |

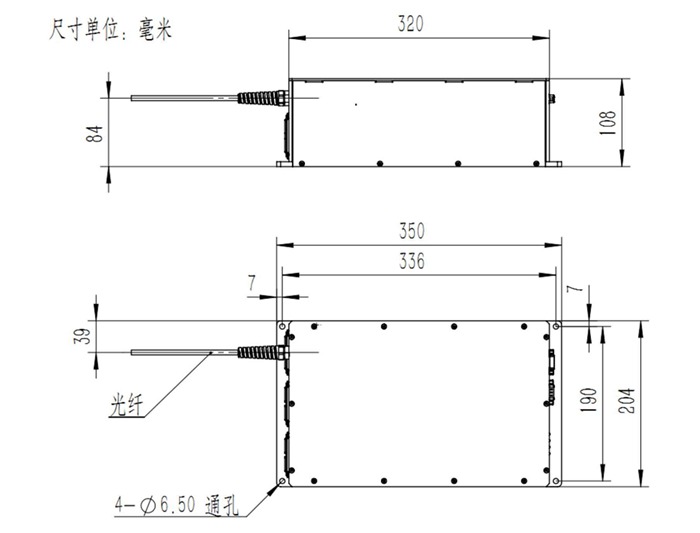

四、系統外形尺寸圖

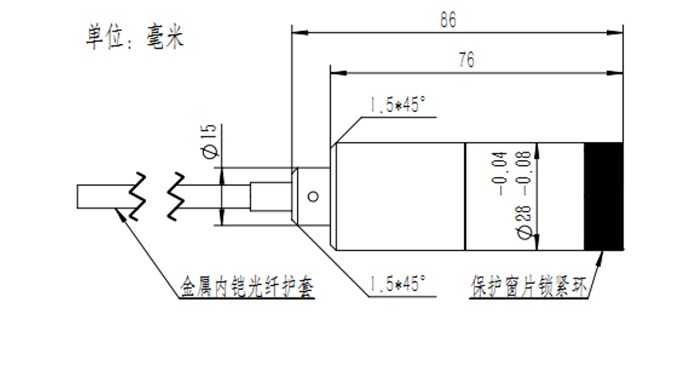

五、鏡頭尺寸
